Modificação em mini system
sexta-feira, 11 de fevereiro de 2011
6:48 PM
Marcadores:
Reciclagem
,
5
comentários
Olá pessoal, como estão indo as coisas? Espero que estejam indo bem...
- Funcionamento depois da modificação
A pedido de um amigo, cujo som do PC era uma dessas caixinhas de 1W, modifiquei um mini (ou micro, ainda estou confuso quanto a isso) system que não possuía entrada auxiliar e estava com o leitor de CD estragado, para tocar no PC.
Antes de passar os detalhes do projeto, quero dizer que esse post não é um tutorial, não estou ensinando ninguém a fazer essa modificação, apenas passando fotos e detalhes para que você possam se divertir. Portanto se quiserem tentar fazer a modificação, façam por conta e risco, não me responsabilizo por danos em aparelhos ou danos relacionados a modificação.
Quebrando um pouco desse clima serio, quero dizer que isso não é uma gambiarra, mas também quero dizer que nada que eu fiz nesse radio foi pensado ou testado, simplesmente foi colocado em pratica \o/.

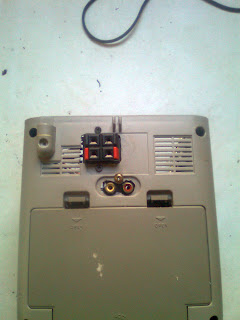

Algumas fotos do radio:
As etapas do trabalho foram essas:
- Desmontar o radio
- Achar uma maneira de conectar uma entrada auxiliar, como o leitor de cd não prestava mais, foi essa a maneira que achei para fazer isso.
- Tirar o leitor de CD
- Testar
Sim eu testei e nesse teste constatei que uma saída do radio estava ruim, como eu não iria receber pela mão de obra nem me preocupei com isso, simplesmente desativei essa saída e fiz um mixer com resistores, utilizando assim apenas uma saída.
Foi uma boa utilizar esse mixer, pois o radio, em seu volume máximo , ficava uma bosta (desculpe o modo de falar, mas essa é a verdade). Com o mixer o som pode ficar em seu volume máximo (Com isso quero dizer que o potenciômetro esta no máximo) com uma qualidade agradável.
Com isso a amplitude do radio já não era tão maior assim que a das caixinhas de som originais do PC.
-Cortar a parte de traz do radio para colocar a entrada auxiliar e a saída para os auto falantes
- Depois do teste
Eu tinha em mãos dois conectores de saída, ligados em uma saída apenas, então resolvi fazer o seguinte: um filtro passa baixa, sem essa de muitos cálculos, tudo na base de teste mesmo, para um dos conectores e o outro ficando direto na saída, sem filtro algum. Resolvi ligar o radio e a caixa de som original do PC juntos (comprando um duplicador para a saída P2 do PC) assim ele (colega meu) poderia optar por deixar o radio tocando os graves e médios e as caixinhas tocando os agudos e provavelmente os médios também.
Usei um indutor com núcleo, que provavelmente era de ferrite, dizem que ele não é o mais apropriado para filtros desse tipo, mas eu não tinha materiais nas mãos para fazer um indutor com núcleo de ar.
- Funcionamento depois da modificação
Depois de ligar o radio (ele é do tipo que tem a chave on/off embutida no potenciômetro de volume) coloca-se o radio na função do CD. Ai é só colocar a musica e pronto.
O legal dessa modificação é que o radio continua com a função de AM/FM e tape e se o leitor não tivesse pifado acho que daria pra fazer alguma coisa pra deixar as três funções originais do radio mais a saída auxiliar, mas como esse não era o caso ficou por isso mesmo.
No final disso tudo fui até a casa do meu colega e instalei pra ele, e sinceramente, gostei muito do que fiz, a meu ver ficou muito bom, pena que não tirei nenhuma foto de tudo instalado, talvez eu vá lá e tire algumas fotos.
Acho que não esqueci nada, espero também que gostem do “projeto”.
Abraço a todos e até futuras postagens.
